Pergolenkonstruktion für Terrassen

Spezielle Pergolenkonstruktion für Sonnensegel in Seilspanntechnik
- Terrassenbeschattung als kombinierter Sonnenschutz und Regenschutz
- Seilspannung horizontal
- Sonnensegel so schräg montiert, daß sich keine Wassersäcke bilden können


Beschattung großer Terrassenflächen mit einer stabilen an die Hauswand anlehnenden Holzrahmenkonstruktion und mehreren Seilspann-Sonnensegeln
- planen Sie keine Großsegel, bei denen Sie die Waschbarkeit der Segel verlieren, die nicht mehr handhabbar und extrem windanfällig sind
- für diesen Sonnen- und Regenschutz brauchen Sie keine teure Statik, weil das Segel Wasser ablaufen läßt und es im Winter abgenommen wird, so daß extreme Wind, - Regen- oder Schneelasten nicht berücksichtigt werden müssen

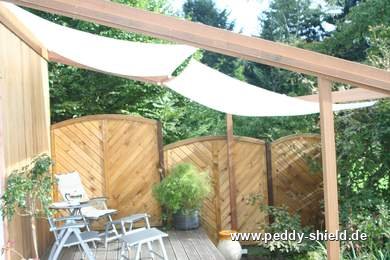

Pergolenkonstruktion als geschlossene anlehnende Holzrahmenkonstruktion für eine großflächige, tiefreichende Beschattung mit Regenschutz
- eine in sich geschlossene Holzrahmenkonstruktion ist stabil genug die Spannung von 2 x 2 Edelstahlseilen aufzunehmen und auch die Windkräfte auf das/die Sonnensegel zu beherrschen
- wichtig ist die schräge Aufhängung der Segel und deren Führung an den zwei
-Edelstahlseilen parallel zur Hauswand (bitte planen Sie keine Seilführung hin zur Hauswand: die Falten des "geparkten" Sonnensegels werden bei Starkregen voll Wasser laufen und Regensäcke können den Sonnenschutz beschädigen)
- kein Hitzestau wie bei Gelenkarmmarkisen

Planungshinweis:
1. Anordnung der Sonnensegel
- 2x Seilpaar je Feld: 2x Bausatz Pergola ohne Montagewinkel (spart bei der Montage Zeit und Kosten für nicht benötigte Montagewinkel)
- zwei Sonnensegel dachziegelartig übereinander greifend angeordnet:
Sonnensegel 330 x 200 cm: 2x 200 cm in der Tiefe ergibt mit der Überlappung von ca. 5 - 10 cm ca. 380 - 390 cm in der Tiefe - Seilspannung möglichst nicht über 4 m - sonst in der Mitte das Edelstahlseil mit der Punktbefestigung unterstützen

2. Anordnung des oberen Segels
- ausreichend Abstand zwischen den beiden Segeln einplanen, damit sich kein zu hoher Winddruck aufbauen kann
- Falten des "geparkten" Sonnensegels so einrichten, dass sie nicht auf dem unteren Segel liegen (trocknen nach Regen schlecht, was zur Bildung von Stockflecken führen könnte); dazu den Laufhakenabstand (Standard: ca. 30 cm) wie in der Grafik gezeigt auf weniger als 20 cm planen - entspricht einer Faltentiefe des geparkten Sonnensegels von ca. 10 cm: zusätzliche Laufhaken einplanen

3. Bewegen der Sonnensegel: ganz leicht, wenn die Laufhaken wirklich im rechten Winkel zum Randsaum befestigt sind und Sie nach der Erstinstallation die Edelstahlseile etwas fetten - dazu z.B. ein paar Tropfen Nähmaschinenöl auf ein Papiertuch und über die Seile ziehen - Sie reichen mit der ausgestreckten Hand vielleicht noch an das untere Segel - sonst nehmen Sie einen Bambustock u. U. mit einem kleinen Metallhaken - selbst gebastelt
das obere Sonnensegel bewegen Sie sinnvollerweise mit unserem dafür entwickelten Seilzugsystem

- oberes Sonnensegel: mit Hilfe des Seilzugsystems (Perlonkordel auf einer Seite ziehen - Sonnensegel auf oder auf der anderen Seite ziehen - Sonnensegel zu)
- unteres Sonnensegel: von Hand (evtl. mit einem Stock) Feststellen des Segels in der Gebrauchs- oder Parkposition mit Hilfe der Laufhakenstopper

Sichtschutz an Terrassen mit unserer Seilspanntechnik:
Komplettbausatz Senkrecht-Sonnensegel: in verschiedenen Farben
Seilspannung zwischen Gebäudeteilen (siehe auch Atrium)

- bitte beachten Sie auch unsere Planungshinweise unter Nähservice: Segel nicht bergauf bewegen (die Falten fangen das Regenwasser - die gezeigte Anordnung läßt Regenwasser problemlos ablaufen und bietet zusätzlichen Regenschutz)

- bei vorhandener Pergola achten Sie bitte darauf, die Segel auf keinen Fall (!) horizontal zu spannen - das gibt bei Regen Wassersäcke - bereits eine geringe Schräge des Segels kann verhindern, daß sich in den Falten des "geparkten" Segels Wasser sammeln kann.
